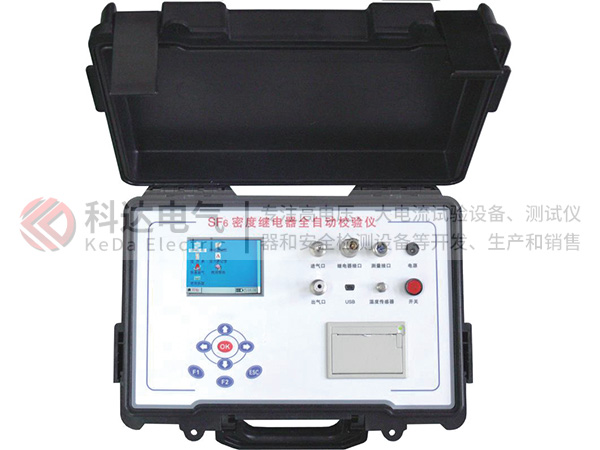

該儀器運用深入研究后得出的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備，采用嵌入式微機技術及全封閉SF6氣體循環系統，選用進口的高性能壓力，溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。

主要特點

支持密度繼電器的報警、閉鎖發生與解除性能校驗

支持雙閉鎖型繼電器的校驗

支持?jǐn)?shù)字式密度繼電器的校驗

支持現場壓力表的校驗功能

雙套溫度測量系統，內置高精度傳感器測量，外置紅外溫度測量

可直接采用設備本體或氣瓶中的SF6氣體，也可采用其它高純氣體，如N2

支持測量氣體的回收重復利用或排放

任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算

20℃時的標準壓力到任意溫度下的壓力換算

配有微型打印機，隨時打印測試結果

連接氣管兩端配有進口微型快速逆止閥，操作簡便又防止管路進入水份和空氣

配有全套過濾接頭，并提供圖文并茂的操作手冊給予指引

儀器裝有智能電壓保護器系統，采樣點誤接220V電壓也不會損壞校驗儀

儀器帶有RS232或USB接口，支持?jǐn)?shù)據分析軟件

支持海量存儲，可查詢歷史記錄

支持模擬信號檢測：0～5V電壓，4～20mA電流，+24VDC輸出

體積更小，重量更輕，便于攜帶

支持用戶校準功能，便于定期校驗以及精度調整

儀器自診斷功能，當出現接線錯誤時，可以進行提示

技術指標

精     度：  0.2級（精度可以根據用戶要求定制）

測量壓力：  0～1.0MPa

壓力分辨率：0.0001MPa

測量溫度：-30℃～＋100℃

溫度分辨率：0.1℃

模擬信號：電壓0～5V，電流4～20mA，精度0.2級

模擬輸出：+24VDC，電流50mA

顯示方式：超大中文圖文菜單液晶顯示

打印方式：微型針式打印

存儲容量：50～100條

通信接口：USB或RS232，支持?jǐn)?shù)據分析軟件

工作電源：交直流兩用，內置充電電池，

可連續工作數小時，AC220V±10%，50Hz

體積重量：470×270×260mm，約4.5kg
