一、簡介

3-35kV金屬封閉高壓開關柜廣泛用于各個變電站，其內部裝有電纜接頭或套管、避雷器、電流互感器、開關等多種一次配電設備。這些設備在長期運行中存在電的、熱的、化學的及異常狀況下形成的絕緣劣化，導致電氣絕緣強度降低，嚴重時發生故障。近年來在10kV配網中開關柜的許多突發設備事故及有時造成的人員傷亡事故，多是設備絕緣問題所致?，F(xiàn)階段國內多數電網企業主要是按照《電力設備預防性試驗規程》的要求對配網中的開關設備按照一定的時間周期進行預防性試驗，檢測效果和效率都不很理想。國內外近年來的實踐表明，基于開關柜表面暫態地電波和超聲波測量的技術是一種安全和高效的高壓開關柜絕緣狀態檢測方法。基于這兩種技術，研發了RJF-2D裝置，具有便攜、非侵入與使用安全等優點，可以滿足用戶的不同需求，完成開關柜中多種局部放電參量的測量。

二、功能

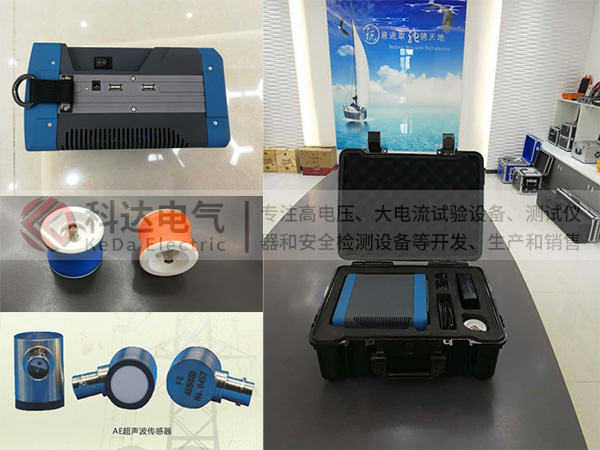

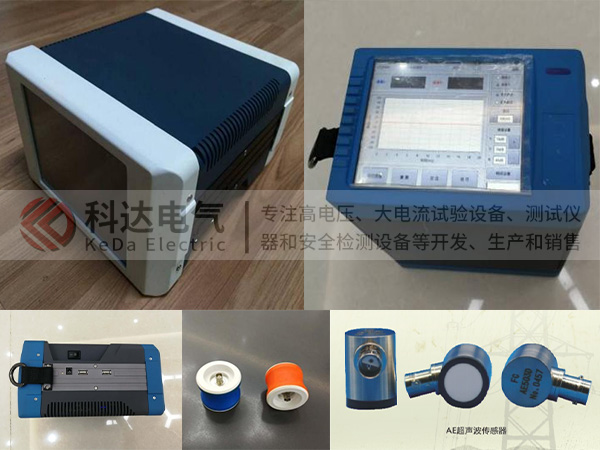

 KDJF-201高壓開關柜、環網柜局部放電定位儀可對開關柜、環網柜的絕緣狀態進行監測，既可用于高壓開關柜、環網柜日常巡檢，也可對存在異常的開關柜進行局部放電定位。對復雜噪聲檢測環境，還可使用定位功能排除現場干擾。裝置可配備暫態對地電壓（TEV）傳感器，可檢測TEV脈沖的頻度及強度。

強度監測：裝置測量1個工頻周期內的放電信號，提取其中的放電脈沖，用脈沖序列中的最大值（dB）來表征局部放電的強度。

頻度監測：裝置測量1個工頻周期內的放電信號，提取其中的放電脈沖，用脈沖數量來表征局部放電的頻度。

局放定位：通過局部放電信號到達兩個TEV探頭的時間差，可實現局部放電點的定位。

設備參數如下：

?兩個輸入通道；

?可配備兩個TEV傳感器，兩個超聲波傳感器；

?檢測數據通過硬盤進行存儲，存儲數據可通過USB接口導出；

?以dB方式實時顯示檢測幅值；

?實時顯示每個周期內的脈沖數；

?使用各種顏色指示燈對不同檢測幅值進行報警；

?通過放電信號到達各傳感器的時間差可判斷現場干擾信號；

?通過軟件算法對放電波形分析可對局部放電信號進行定位；

?空間距離定位精度約0.6m；

?裝置由可充電鋰電池供電，系統工作時間不少于4小時。

三、技術特點

? 數據采集卡：自主研發的采集板卡，完成高速同步采樣；

? 鋰電池供電：采用大容量鋰電池供電，可保證系統持續工作4小時以上；

? LCD顯示：采用7吋漢顯帶觸摸功能真彩色液晶屏；

? 操作系統：使用Linux操作系統，保證了系統的穩定性與可靠性；

? 人機交互：人機交互為QT應用軟件，方便用戶使用；

? TEV傳感器：自主研發的TEV傳感器靈敏度高，可吸附；

? 超聲波傳感器：選自世界頂尖品牌的高精度、高靈敏度的外接式傳感器。

?幅值顯示：以dB方式友好地顯示檢測幅值；

? 脈沖個數：實時顯示每個工頻周期的脈沖個數；

? 超限報警：使用紅、黃、藍三色指示燈報警，以區分局部放電的嚴重程度；

? 局放定位：采用軟件算法分析脈沖波形進行局部放電定位；

? 定位精度：本裝置空間距離定位精度達0.6米；

? 數據存儲：數據存儲于數據庫，可通過USB接口導出；

? 電量指示：用戶界面以圖形方式顯示電池剩余電量；

? 硬件設計：所設計的硬件電路板防水、防潮、防靜電；

? 配套軟件：配備開關柜局部放電數據管理與分析軟件；

? 功能檢查：配套功能校驗儀可在檢測前完成系統的可用性檢查；

四、應用領域

?供電公司

?發電廠

?電氣化鐵道

?廠礦企業

?冶金化工企業

   五、技術指標
